Gambar Teknis Lift
Bagaimana Cara Membacanya?
Memahami gambar teknis adalah langkah penting sebelum menentukan lift yang tepat untuk rumah atau proyek Anda. Di Elevare, kami menyediakan file gambar dalam format PDF dan DWG untuk membantu arsitek maupun pemilik rumah merencanakan integrasi lift secara akurat dan elegan.

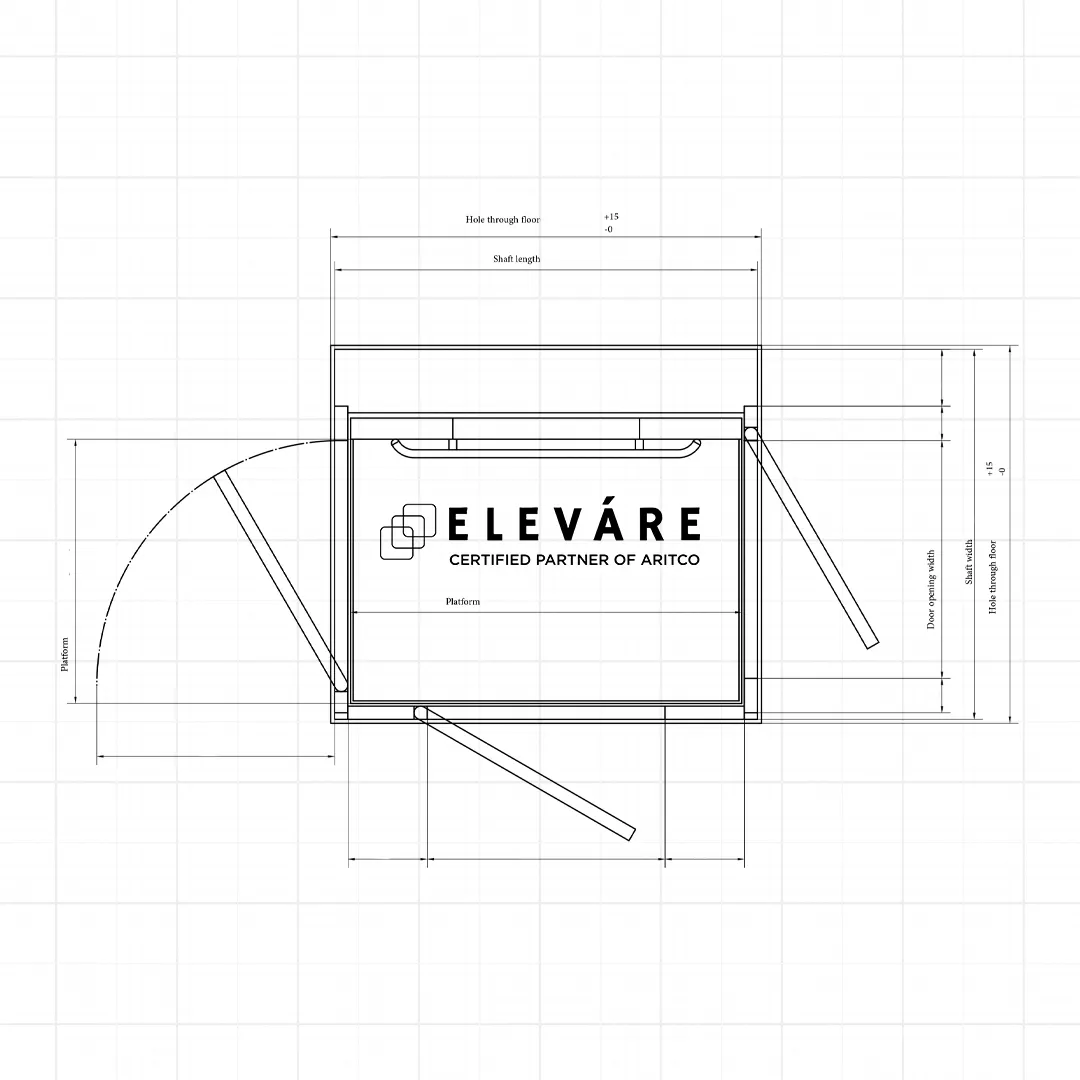

Berikut panduan membaca gambar teknis Aritco:

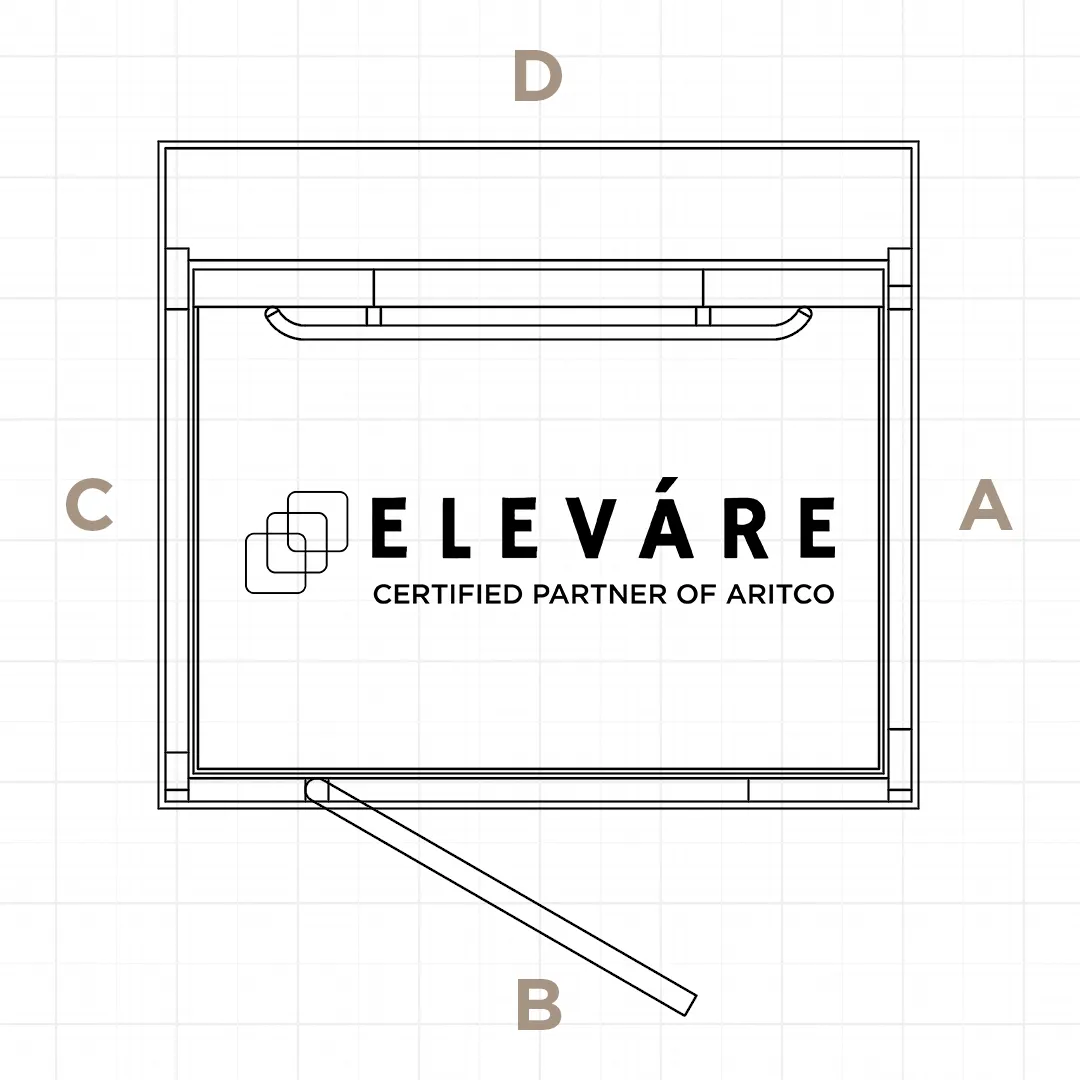

Sisi Lift: A, B, C, D
Lift Aritco memiliki empat sisi (ditandai A–D) yang menjadi referensi untuk konfigurasi pintu dan arah masuk.
-
- Sisi A / C / B: dapat dipasang pintu tunggal
- Kombinasi sisi A dan C: untuk pintu open-through
- Kombinasi L (B + C atau A + B): untuk solusi sudut

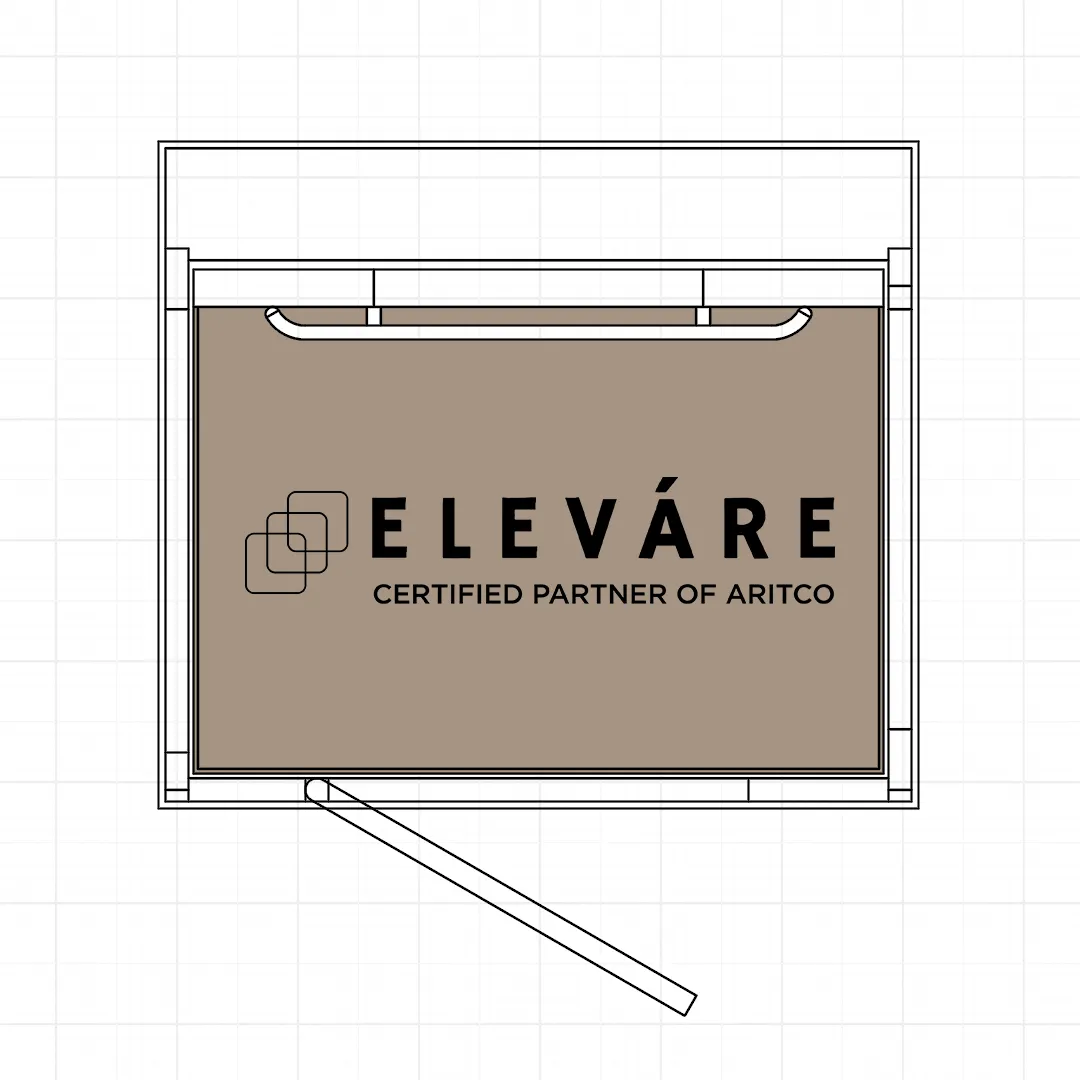

Platform Size
Platform size—yang berwarna coklat—adalah ruang berdiri di dalam lift yang digunakan oleh pengguna. Ini adalah ukuran bersih di dalam kabin lift.

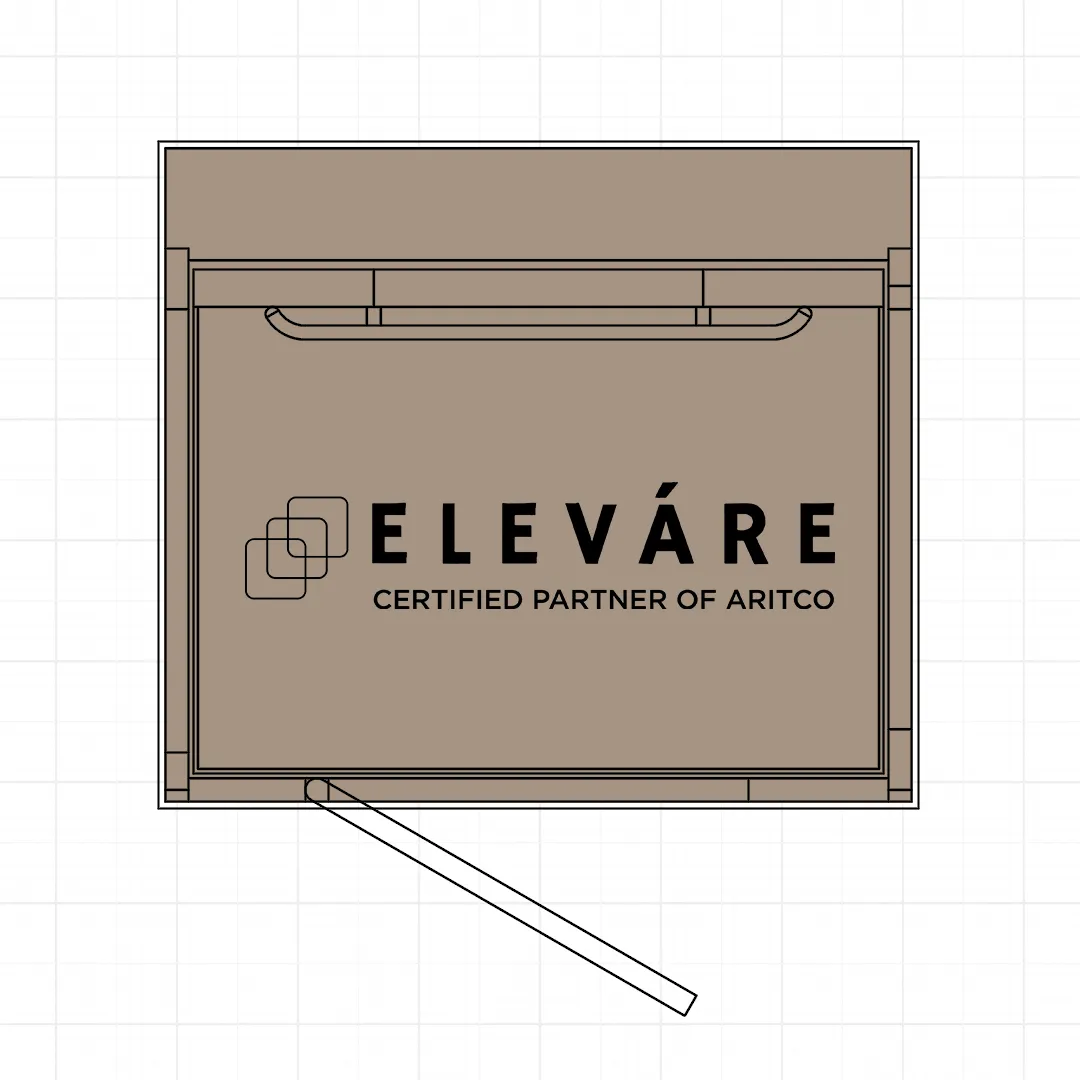

Shaft Size
Ukuran shaft adalah dimensi bersih ruang lift secara keseluruhan — yaitu lebar dan kedalaman dari dinding ke dinding di dalam shaft. Ukuran ini mencakup platform lift, margin pengaman di sekelilingnya, dan struktur lift.

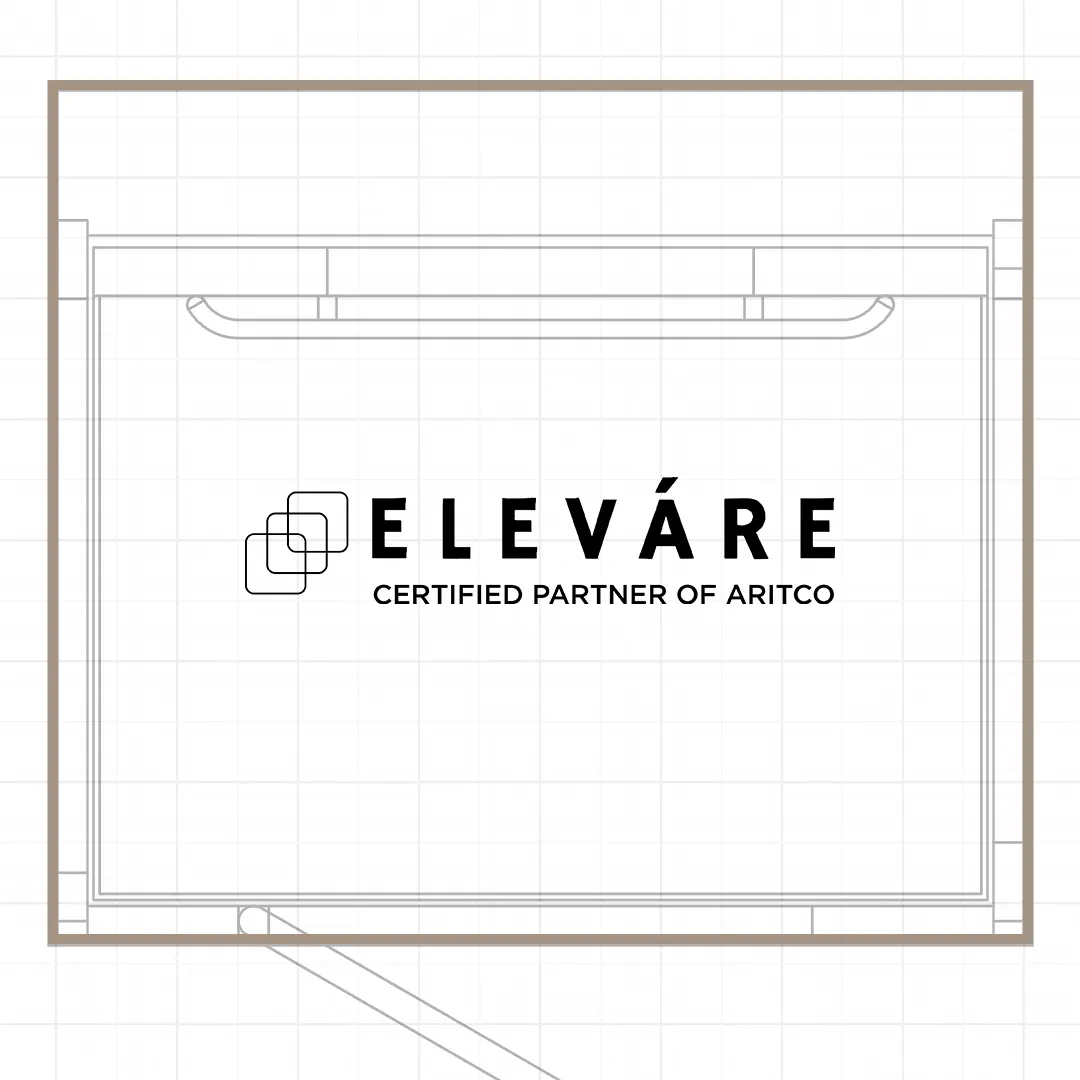

Hole Through Size
Ukuran ini menunjukkan dimensi void antar lantai yang dibutuhkan untuk pemasangan shaft serta kebutuhan ruang untuk instalasi. Pastikan struktur bangunan Anda memberikan ruang yang cukup.
Aritco HomeLift
HomeLift All Sizes - Door ABC
HomeLift All Sizes - Door ABC
Aritco HomeLift Compact
C1 - 580x805 - Door B
C1 - 580x805 - Door B
C2 - 880x805 - Door B
C2 - 880x805 - Door B
C3 - 1080x805 - Door B
C3 - 1080x805 - Door B
C3 - 1080x805 - Door ABC
C3 - 1080x805 - Door ABC
Aritco HomeLift Access
A1 - 900 x 1040 - Door AC
A1 - 900 x 1040 - Door AC
A1 - 900 x 1040 - Door ABC
A1 - 900 x 1040 - Door ABC
A2 - 900 x 1280 - Door AC
A2 - 900 x 1280 - Door AC
A2 - 900 x 1280 - Door ABC
A2 - 900 x 1280 - Door ABC
A3 - 900 x 1480 - Door AC
A3 - 900 x 1480 - Door AC
A3 - 900 x 1480 - Door ABC
A3 - 900 x 1480 - Door ABC
A4 - 1000 x 1280 - Door AC
A4 - 1000 x 1280 - Door AC
A4 - 1000 x 1280 - Door ABC
A4 - 1000 x 1280 - Door ABC
A5 - 1000 x 1480 - Door AC
A5 - 1000 x 1480 - Door AC
A5 - 1000 x 1480 - Door ABC
A5 - 1000 x 1480 - Door ABC
A6 - 1100 x 1480 - Door AC
A6 - 1100 x 1480 - Door AC
A6 - 1100 x 1480 - Door ABC
A6 - 1100 x 1480 - Door ABC
A7 - 1100 x 1580 - Door AC
A7 - 1100 x 1580 - Door AC
A7 - 1100 x 1580 - Door ABC
A7 - 1100 x 1580 - Door ABC
A8 - 1000 x 1980 - Door AC
A8 - 1000 x 1980 - Door AC
A8 - 1000 x 1980 - Door ABC
A8 - 1000 x 1980 - Door ABC
Aritco Lift Public
A1 - 900 x 1040 - Door AC
A1 - 900 x 1040 - Door AC
A1 - 900 x 1040 - Door ABC
A1 - 900 x 1040 - Door ABC
A2 - 900 x 1280 - Door AC
A2 - 900 x 1280 - Door AC
A2 - 900 x 1280 - Door ABC
A2 - 900 x 1280 - Door ABC
A3 - 900 x 1480 - Door AC
A3 - 900 x 1480 - Door AC
A3 - 900 x 1480 - Door ABC
A3 - 900 x 1480 - Door ABC
A4 - 1000 x 1280 - Door AC
A4 - 1000 x 1280 - Door AC
A4 - 1000 x 1280 - Door ABC
A4 - 1000 x 1280 - Door ABC
A5 - 1000 x 1480 - Door AC
A5 - 1000 x 1480 - Door AC
A5 - 1000 x 1480 - Door ABC
A5 - 1000 x 1480 - Door ABC
A6 - 1100 x 1480 - Door AC
A6 - 1100 x 1480 - Door AC
A6 - 1100 x 1480 - Door ABC
A6 - 1100 x 1480 - Door ABC
A7 - 1100 x 1580 - Door AC
A7 - 1100 x 1580 - Door AC
A7 - 1100 x 1580 - Door ABC
A7 - 1100 x 1580 - Door ABC
A8 - 1000 x 1980 - Door AC
A8 - 1000 x 1980 - Door AC
A8 - 1000 x 1980 - Door ABC
A8 - 1000 x 1980 - Door ABC
